TD6型钢筋桁架楼承板

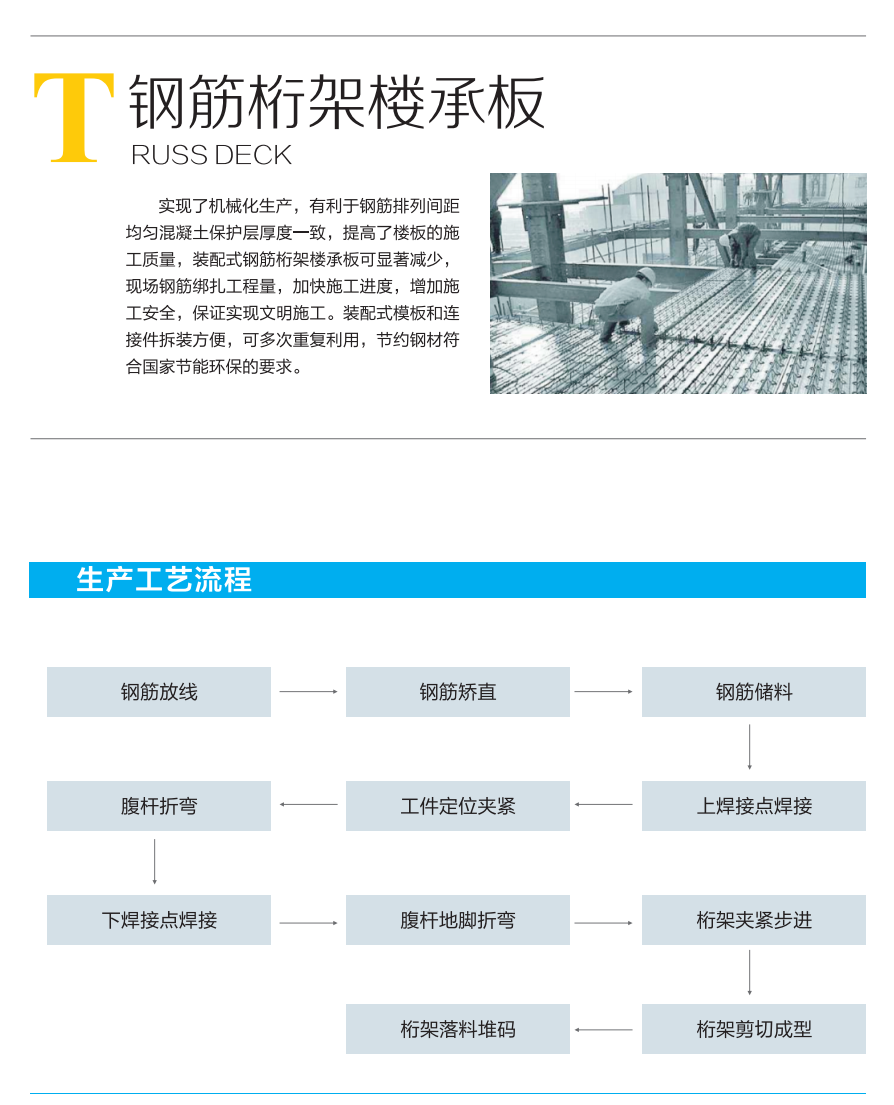

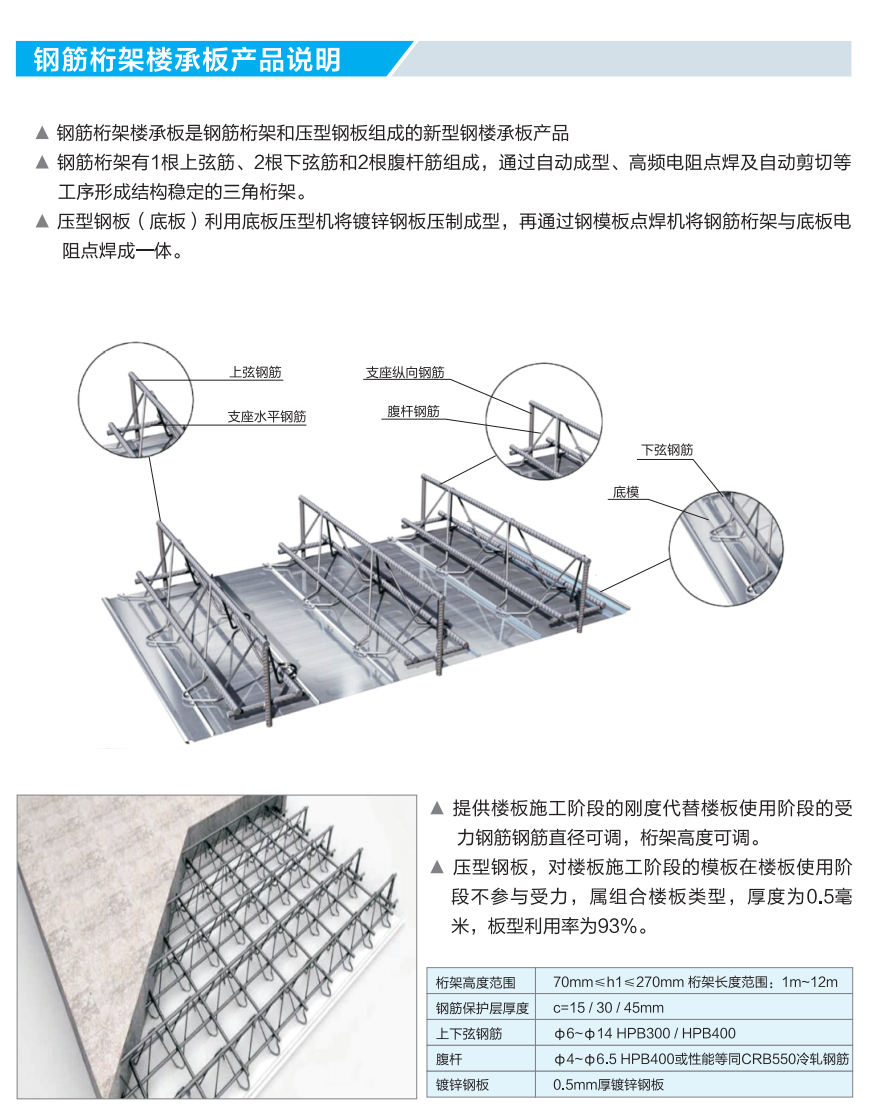

钢筋桁架楼承板是由钢筋、桁架、楼承板组成，在压型楼承板的基础上改进而来，是一种新兴建筑材料。现场施工需要先将桁架楼承板摆放到正确位置，焊接制作钢筋，后焊接栓钉，再放置现场钢筋进行绑扎，然后浇筑混凝土。...

全国热线18751567896

详情介绍



TD6型钢筋桁架楼承板参数：

模板型号	桁架高度（mm）	上弦,腹杆,下弦直径（mm）	中和轴高度Yo（mm）	惯性矩Io（× 105mm²）	楼板高度（mm）	施工阶段钢筋桁架模板最大适用跨度（m）
TD6-70	70	12，4.5，10	44.7	2.309	100	板简支	板连续
TD6-80	80	12，4.5，10	48.88	3.151	110	3.0	3.6
TD6-90	90	12，5，10	53.07	4.124	120	3.0	3.6
TD6-100	100		57.26	5.228	130	3.5	4.4
TD6-110	110		61.44	6.465	140	3.6	4.4
TD6-120	120	12，5.5，10	65.63	7.832	150	3.8	4.6
TD6-130	130		69.81	9.331	160	3.9	4.8
TD6-140	140		74	10.962	170	4.0	4.8
TD6-150	150	12，6，10	78.19	12.724	180	4.2	4.8
TD6-160	160		82.37	14.618	190	4.2	5.0
TD6-170	170		86.56	16.643	200	4.4	5.0
TD6-180	180	12，6.5，10	90.74	18.8	210	4.4	5.0
TD6-190	190		94.93	21.088	220	4.4	5.0
TD6-200	200		99.12	23.508	230	4.6	5.2
TD6-210	210	12，7，10	103.3	26.059	240	4.8	5.2
TD6-220	220		107.49	28.742	250	4.8	5.2
TD6-230	230		111.67	31.556	260	4.8	5.2
TD6-240	240	12，7.5，10	115.86	34.502	270	4.8	5.4
TD6-250	250	12，7.5，10	120.05	37.579	280	5.0	5.4
TD6-260	260	12，8，10	124.23	40.788	290	5.0	5.4
TD6-270	270	12，8，10	128.42	44.129	300	5.0	5.4

钢筋桁架楼承板VS普通楼承板的优势:

● 减少现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。
● 钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。

● 无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。

● 减少临时支撑，钢筋桁架板最大无支撑板跨可以设到4.8米，普通楼承板最大也就3米，需要大量临时支撑。

● 工期提前，提前赢取经济效益。

钢筋桁架楼承板应用领域：

钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
代表建筑：深圳高325米的地王大厦、上海浦东高421米的金茂大厦、北京的京广中心等
